一、产品概述

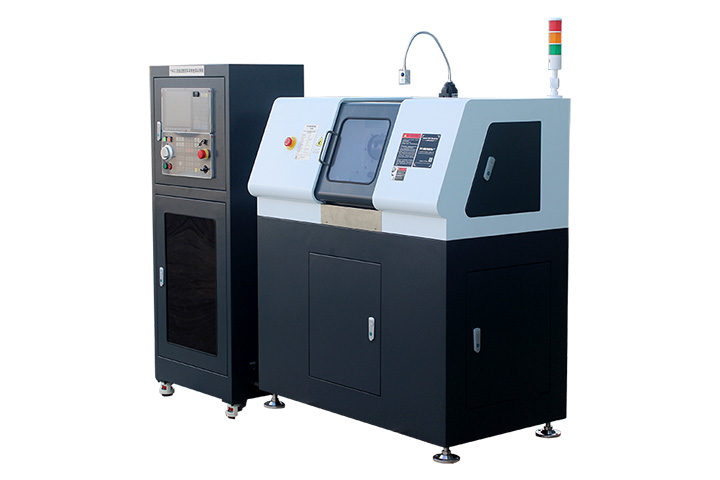

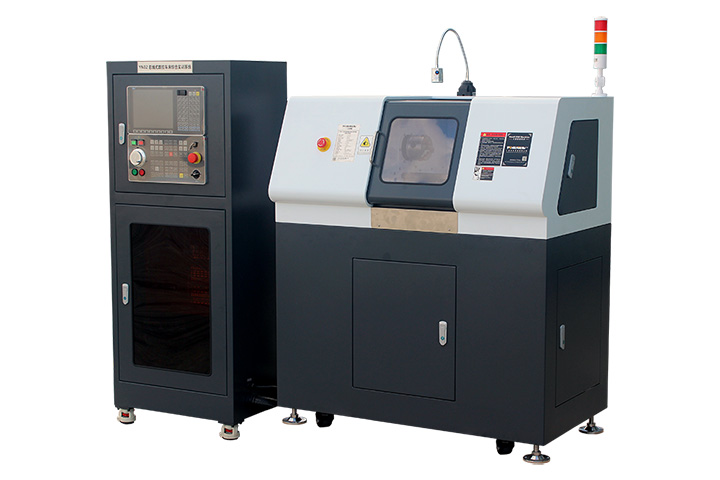

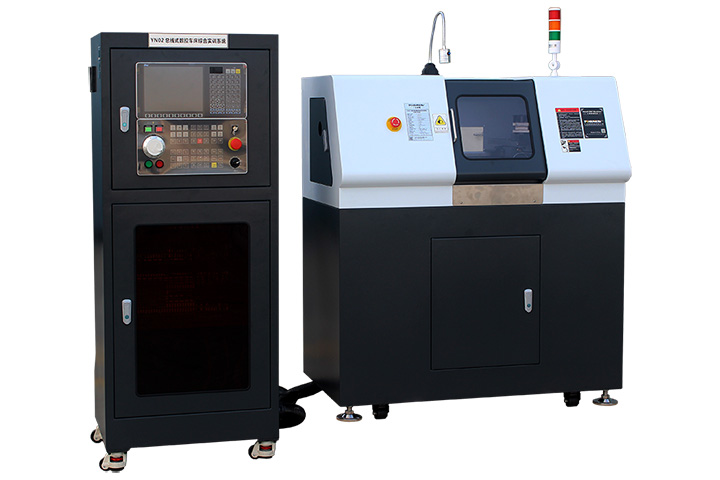

总线式数控车床综合实训系统是由数控实验台的控制部分与CK210sp小型数控车床有机结合的产品，是本科及职业院校数控专业对数控车床控制原理演示，编程，操作和维修技能培训的首选设备之一，对于培养和提高学生掌握数控机床的编程方法、数控系统电气设计、维修和操作等实际动手能力，能够达到快捷，直观和显的实训效果。

二、产品特点

小型数控车床和电柜工都带有移动脚轮及带航空接头方式连接。在进行维护维修拆装实训时可任意移动设备，可按工业化标准配板接线，更便于学生自行拆卸装配电路。在进行机电联调、加工工件等实训课程时可将工装板放置回原位垂直于地面，减少占用空间。

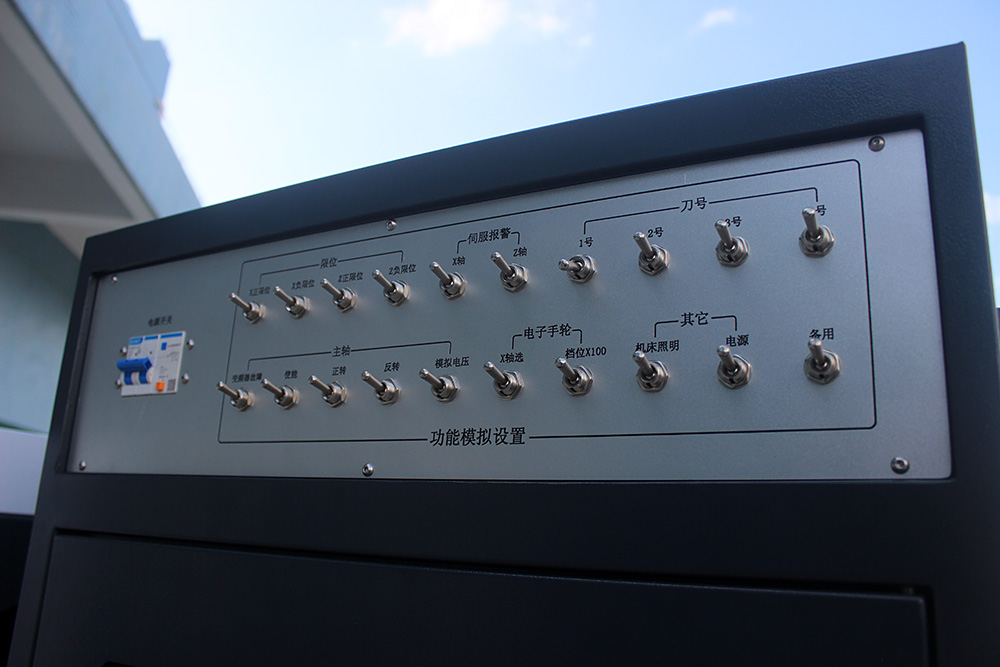

华中8型数控车床综合实训系统设置有K1~K20共20个故障点（含2个备用故障点，可由用户自定义）。在教学过程中，通过各模拟故障点的设置，学生对数控车床的各故障产生的原因以及如何排除这些故障有了更形象、更深刻的认识。 示例：K1、K2、K3、K4模拟X轴或Z轴正负限位信号到位。可已通过钮子开关的通断，模拟X轴或Ｚ轴正负限位信号到位与否，系统会马上显示相对应报警信息，清晰直观。

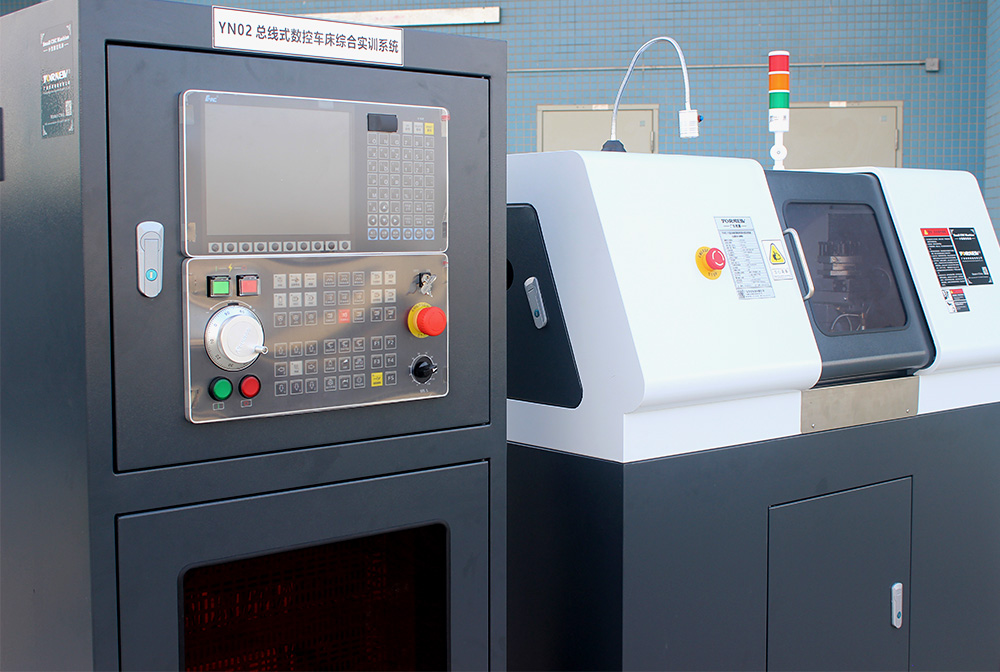

本设备标配系统是华中数控HNC-808全数字总线式高档数控装置、主轴调速单元、总线式全数字伺服驱动单元、总线式I/O单元、电动刀架单元、CK210sp型数控身车床等组成，模块化设计，所有元器件均为开放式安装，便于任意组合和扩展，学生可以根据数控专业课程内容的要求，自行设计、组合、安装和调试，以此提高学生的分析能力和动手能力。
车床结构:
CK210sp小型数控车床床身采用机电一体化设计，具有刚性好、精度稳定，可对钢材、铁、铜等材料进行实际加工，能一次完成复杂零件的圆柱面、圆锥面、圆弧面、内孔及公、英制螺纹等切削；

床身和底座等均为铸件结构设计，提供更高的机床动载刚性，确保机床加工时精度稳定。导轨采用硬导轨，高频淬火.高精度滚珠丝杠通过柔性联轴器与电机直接联结，消除因安装角度误差而对丝杠的影响。

机床安装内、外防护装置，一方面保证机床在切削加工时防止铁屑、冷动液飞溅，保护机床各运动部件的精度和寿命，防止铁屑飞出伤人等；另一方面又可提高机床外观美，使机床造型美观大方、安全，宜人操作；具备冷却、润滑系统，确保机床加工精度、延长机床使用寿命。
