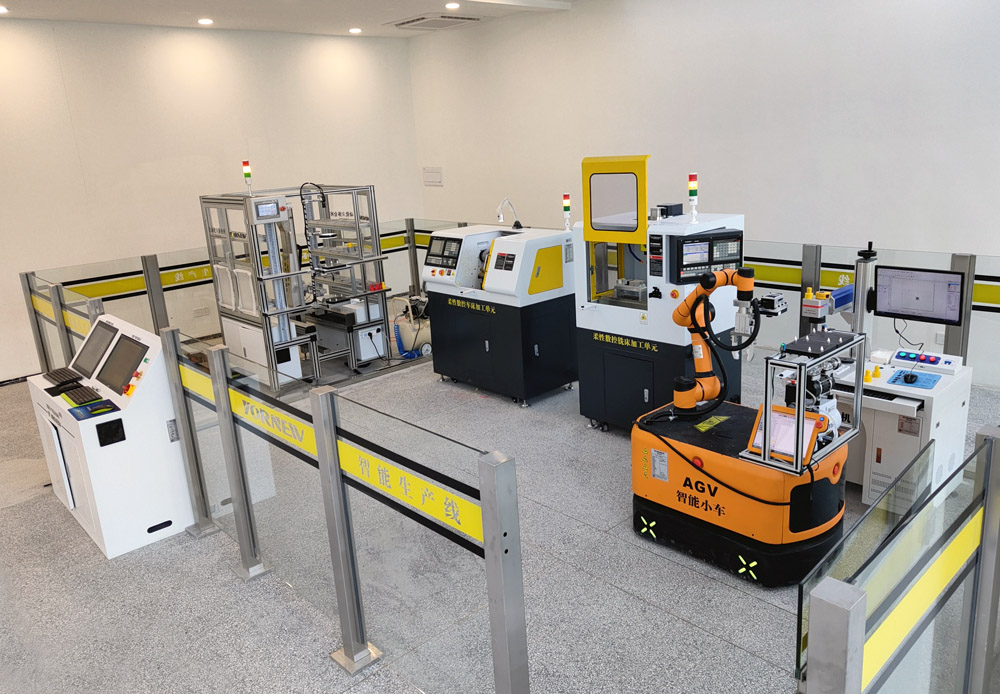

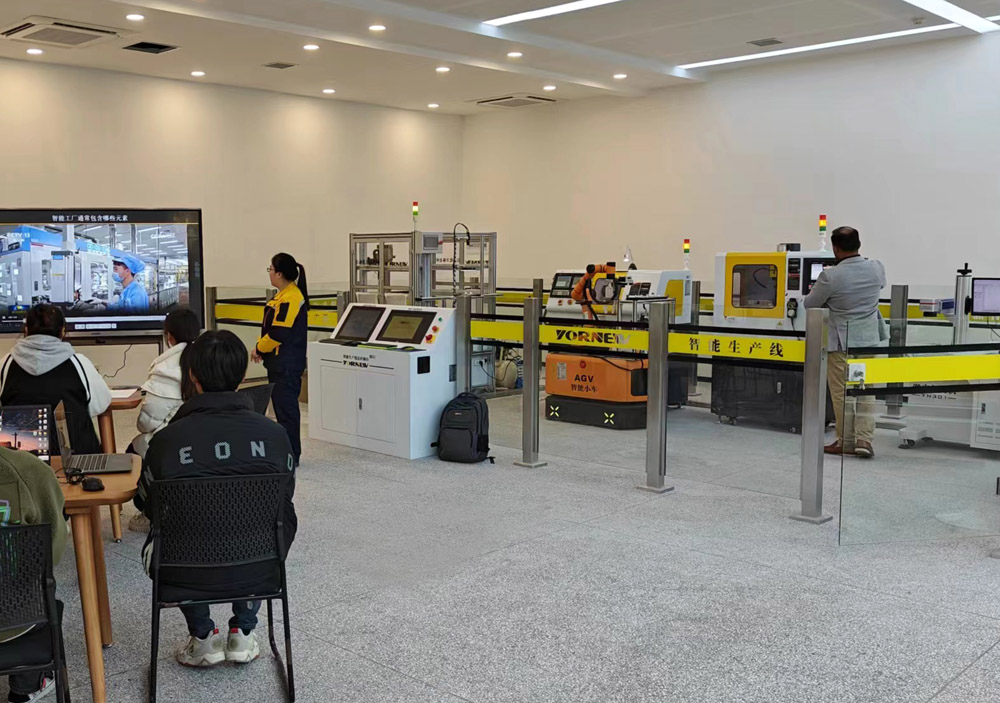

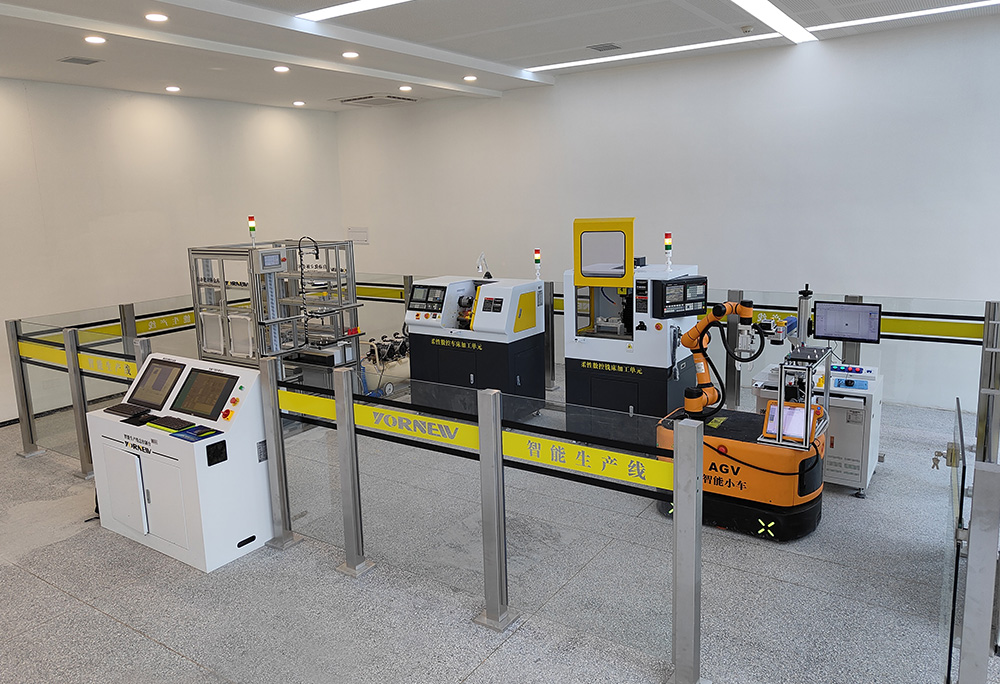

一、智能制造生产线介绍
     工业4.0智能制造生产线实验平台主要应用于学生应用实践类教学。它将各分散的学习要素集中起来，组成一个能够让学生参与设计、构建和调试，让更多老师参与研发、设计和学习，让设备不断更新、技术不断前进的系统。所要研发的系统能够为学生提供了一种崭新的综合实验平台，使他们能够综合运用所学知识设计、构建各种较大规模的自动化生产系统模型。这种全新的实验模式十分经济地扩展了实验设备，对培养和提高大学生的创新精神和创新能力具有非常重要的价值。工业智能制造示范线以模块化大大的提高了其灵活性，更贴近现实生产实际过程，让学生在学校就能够了解实际生产实践的细节，填补了产学同步的空白。综合了现代实际生产中较流行、较先进的各种实用技术知识点，其中包括PLC编程技术，网络通讯技术，电气控制技术，气动应用技术，传感器技术，伺服驱动控制技术，机器人应用技术等。
     采用了模块化的设计，学生可以发挥自己的创新思维，对原有的生产流程进行创新改造。在掌握基础知识的前提下，进一步提高学生的积极性、动手能力和创新思维。

二、智能制造生产线实训方案特点
     智能制造生产线实验平台，是对工业现场大型设备进行提炼和浓缩的一款小型智能制造生产线实训设备，专门为职业院校、教育培训机构等而研制的，它适合机械制造及其自动化、机电一体化、电气工程及自动化、控制工程、测控技术、计算机控制、自动化控制等相关专业的教学和培训。融合了数控机床加工、光、电、气，包含了PLC、机器人、传感器、气动、工业控制网络、电机驱动与控制、计算机等诸多技术领域，对柔性制 造技术的工作过程进行研究，监控系统、主控PLC和下位PLC通过网络通讯技术构成一个完整的多级计算机控制系统，通过训练，使学生了解智能制造生产线的基本组成和基本原理，让学生全面掌握机电一体化技术的应用开发和集成技术，帮助学生从系统整体角度去认识。为信息学院自动化和电气工程自动化本科及其控制科学与工程研究生均提供了实验和科研的平台。

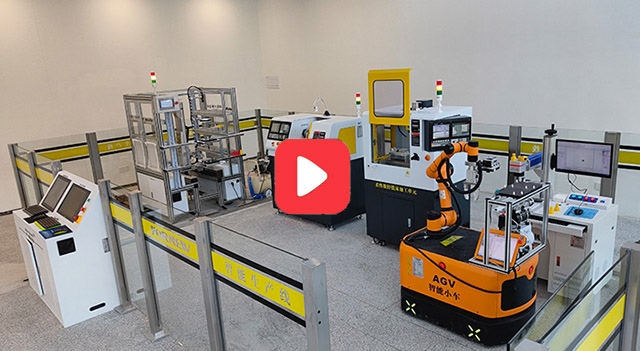

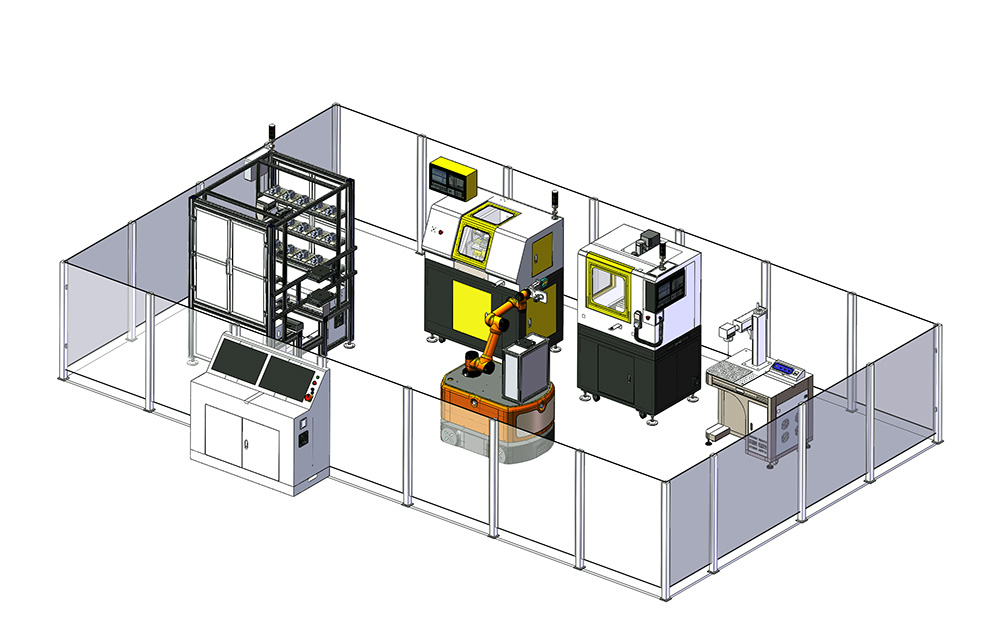

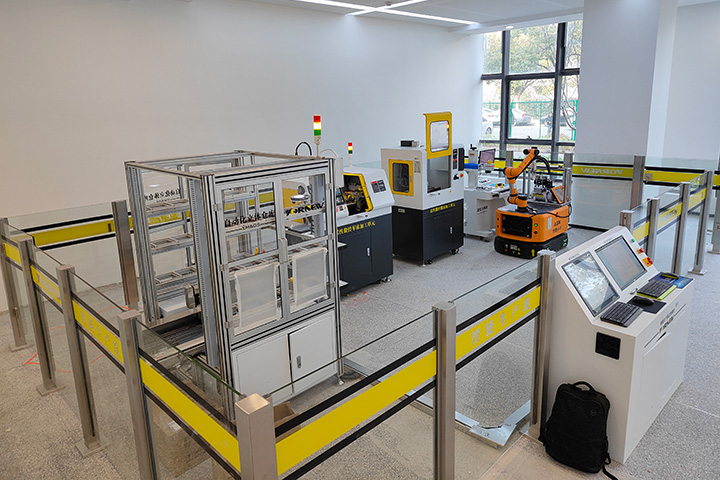

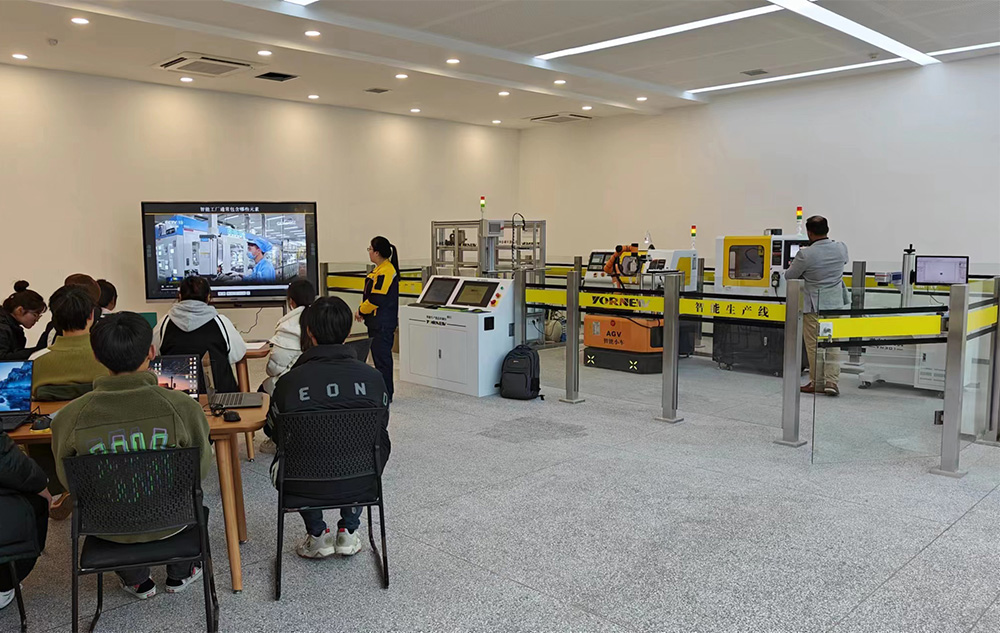

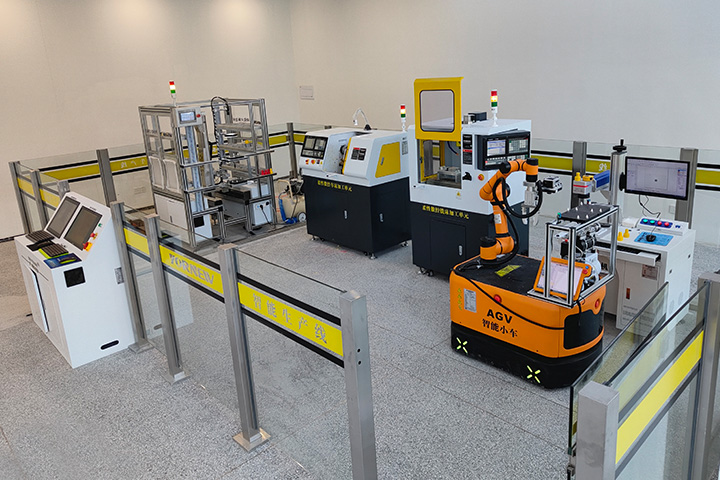

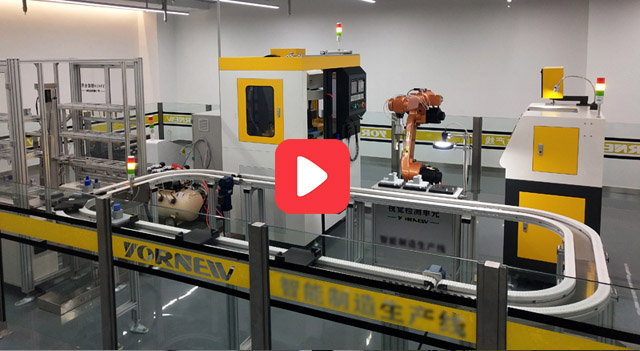

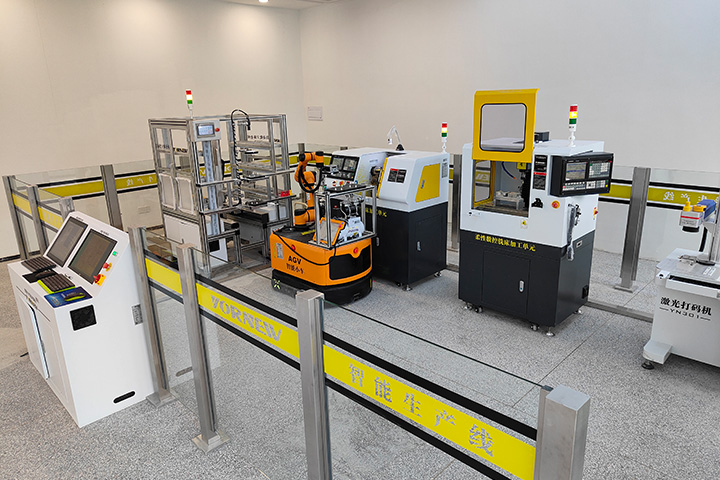

三、系统组成简介

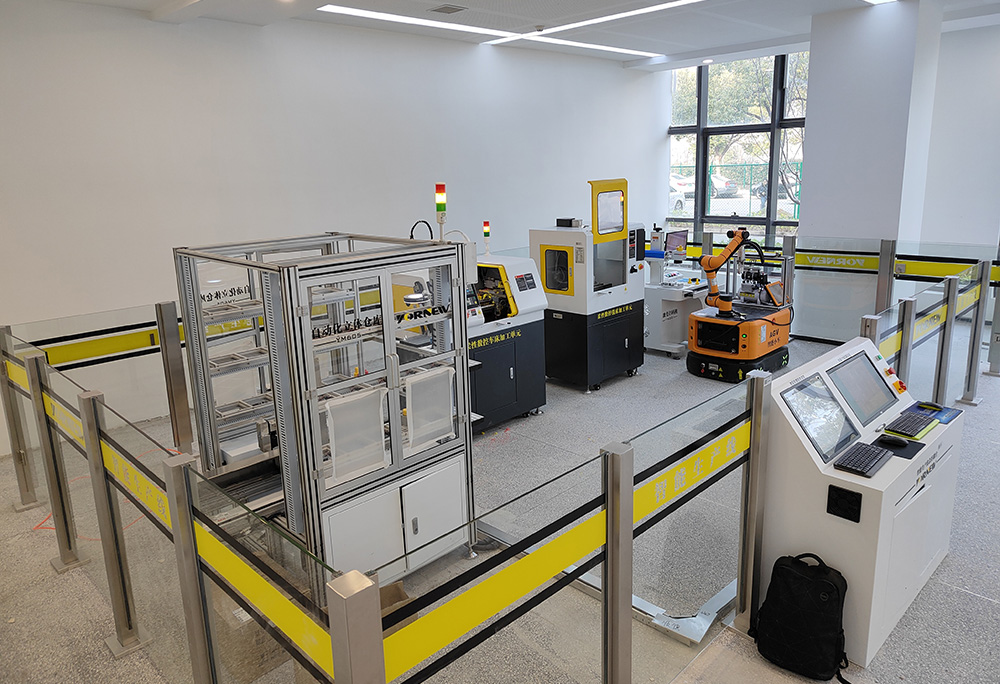

（1）、自动化立体仓库单元
立体仓库单元的主要功能是为系统提供加工工件原材料和储存成品件两大仓储功能，采用三层货架储存单元货物，用相应的物料搬运设备进行货物入库和出库作业的仓库。
（2）、协作机器人单元
协作机器人、抓取机构、气爪等组成，与AGV和视觉定位系统协同工作，主要完成对工件的精准提取及搬运到各个工作单元。
（3）、柔性数控车床本体加工单元
数控车床加工中心单元采用小型化，占地小，用于整个工件的轴类部份的加工，采用自动门、自动装夹、四工位自动刀架、并有工件冷却加工系统，现实机加工件无人化DNC自动加工，配置伺服电机、工业级数控系统，精度高。
（4）、车削工业级数控系统
带网口支持MES系统通过Modbus通讯协议读取系统坐标、运行状态、运行速度、钻速、数控程序等信息；支持远程文件调用加工、U盘等多种通讯方式； RS232：零件程序、参数等文件双向传输，支持PLC 程序、系统软件串口升级、 USB：U 盘文件操作、U 盘文件直接加工，支持PLC 程序、系统软件U 盘升级。
（5）、柔性五轴铣削加工本体单元
五轴立式铣削加工单元采用小型化，占地小，用于整个工件五轴联动加工。可用于雕刻、数控钻、数控铣等加工工艺，采用自动门、自动装夹等，现实机加工件无人化DNC自动加工，工业级数控系统，精度高。
（6）、五轴联动数工业级数控系统
五轴五联动控制，支持RTCP刀尖跟随功能、带网口支持MES系统通过Modbus通讯协议读取系统坐标、运行状态、运行速度、钻速、数控程序等信息；支持远程文件调用加工、U盘等多种通讯方式。
（7）、激光雕刻打码单元
采用集成化、模块化设计，支持MES系统通过Modbus通讯协议读取设备信息；支持U盘、 RS232，可打标日期、二维码、数字、文字、图形，配备高速振镜、优质光学透镜，高能光纤激光器；可打印多种材质材料。
（8）、视觉检测单元
检测单元的主要功能是对工件的精度、外观形状品质是否合格，通过摄像头获取工件的图像，由图像处理器完成工件合格与否的判断，将不合格工件剔除，将合格的工件传送至下一单元，而将不合格的工件推送至废料槽。
（9）、视觉定位单元
视觉定位单元的主要功能配合协作机器人、AGV移动单元进行零部件位置的精准取放功能。
（10）、四轴坐标机器人
   四轴坐标机器人主要负责立体仓库的原材料入库与出库、成品零件的入库。够实现自动控制的、可重复编程的、多功能的、多自由度的、运动自由度间成空间直角关系、多用途的操作机。他能够搬运物体、操作工具，以完成各种作业，具有高速性的最大化吞吐量,超长的工作运行时间,节省地面空间。
(11)、RFID系统单元
RFID系统单元是一种非接触式的自动识别系统，它通过射频无线信号自动识别目标对象，用于对工件材料的信息记录，加工路径记录、产品追溯化管理，由RFID标签和RFID读写器组成，标签安装在工件放置的工装板上-记录该工装板上放置零件信息，RFID读写器安装在工装板经过的每一个工位上，当工件到达该工位时系统可通过读写器，识别到该工件的运输及加工途径。每个传输工装板上都安装有RFID标签，在每个加工工位物料都需要进行识读操作，并将信息通过网络传输给服务器，实时的跟踪物料位置信息和仓储位置信息，做到物料、成品、半成品的可追溯性管理。
(12)、AGV小车搬运单元
AGV小车无人搬运车搭载协作机器人，搬运移动各个单元之前的配合工作，如各单元的零件加工或从库房特定库架抓取零件，AGV智能小车并依据方位计划运动途径，运行至装卸站,准停，主动将零件放置到装卸站缓冲区，由四轴坐标机器人卸货至立体仓库成品区或原材料区。实现线边设备和自动仓储的自动上下料功能，采用激光通讯传感器通讯，信号传输快捷方便；行走模组采用PLC控制，AGV的PLC通讯，PLC发送任务码给机器人，实现点位控制；主控通讯，AGV整体与主控PLC通讯。

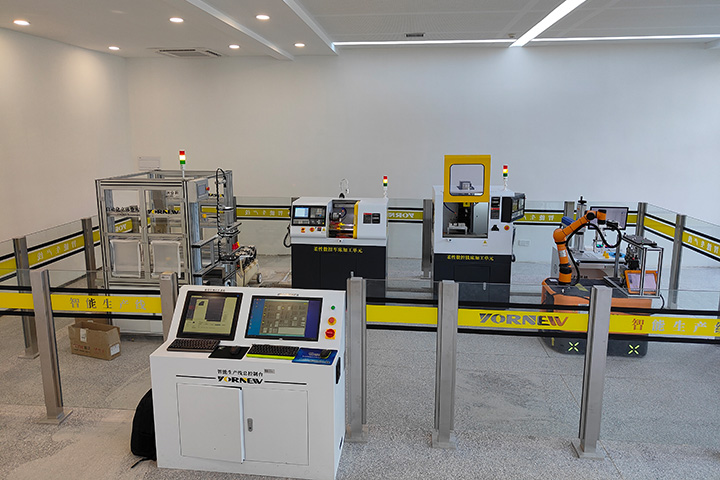

(13)、总控台
   总控平台主要由单相电网电压指示、电源控制部分、控制主机、状态指示灯、10.4英寸工业彩色触摸屏S7-315主机，电脑等组成，采用工业自动化主流PLC，可随意扩展，配备触摸屏、具备物联网接口，铝合金型材构成，连接牢固。主要完成监视各分站的工作状态并协调各站运行，完成工业控制网络的集成。它带有电源总控制系统、视频监控系统，产线处的有数据均可从总控制台收集获取，可通过总控调度分配各个模块的工作职能。电源系统实施强弱电分开管理，待机休息及检修时要求强电关闭，控制、信号灯弱点部分完全独立运行。
(14)、零部件周转拖盘
用于原材料及成品件的输送周转用，配合RFID系统及智能仓库、环型流水线中应用。实现送料，取料，输送周转功能；实现智能化工作与管理，并对每个环节的时间点、责任人等关键数据进行实时采集，汇集到统一的信息平台，最大限度的提高存储货物的能力。
(15)、视觉检测PC
处理视觉测查出来的数据分析
(16)、前端显示器
用于远程显示加工数据信息，如系统坐标、运行状态、运行速度、钻速、数控程序等信息。
(17)、安全防护钢化围栏
用于防护整套系统的运行及学生的操作安全
（18）、其它辅助设备
