适用于机电类本科生、专科生的课程设计、毕业设计及课外创新设计提供条件、为教师和相关技术人员从事机电产品开发提供实验平台 、培训机电一体化系统的应用与设计的工程技术人才
产品特点

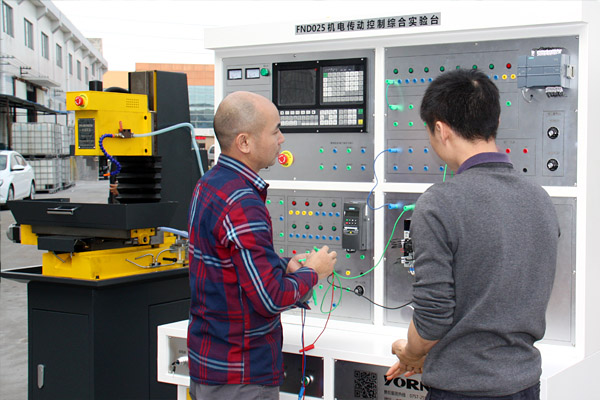

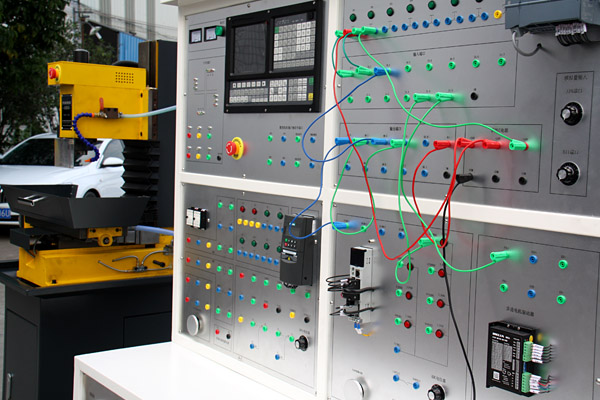

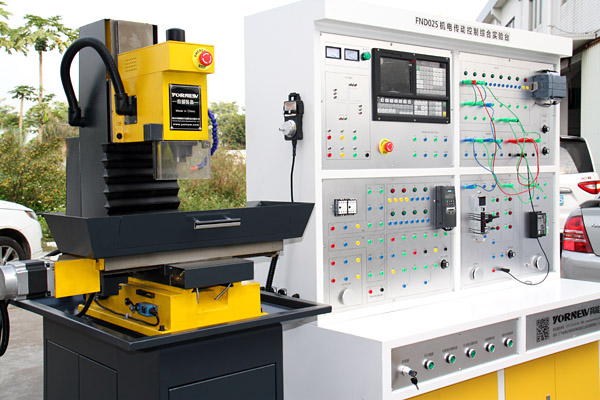

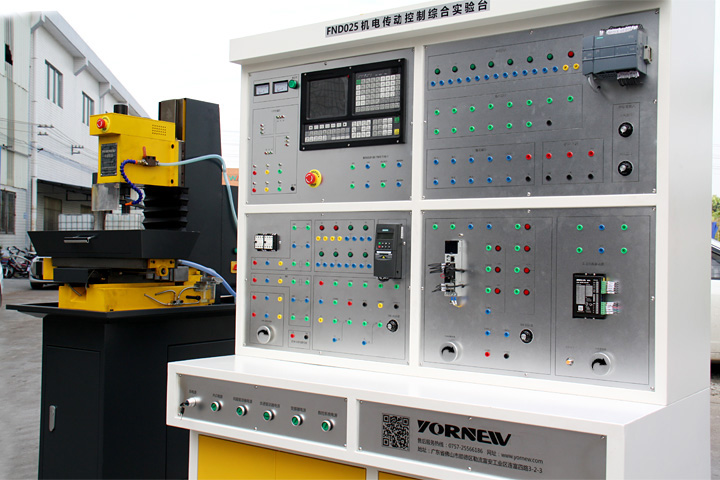

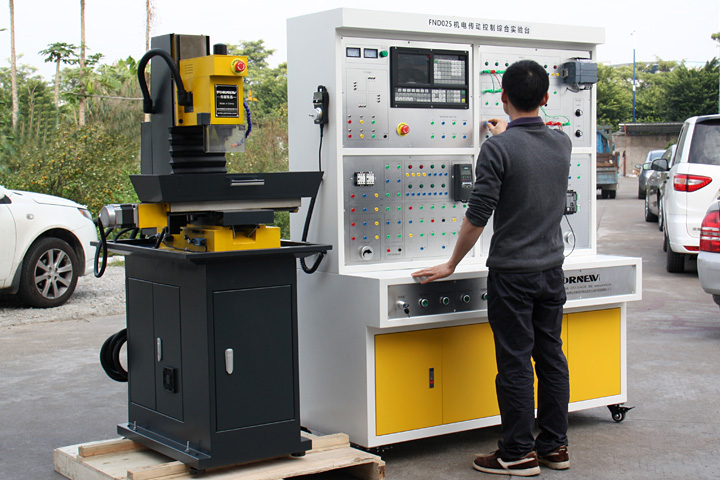

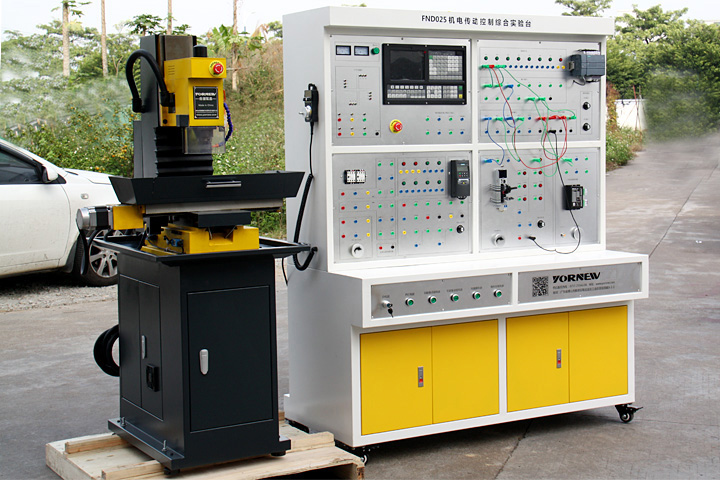

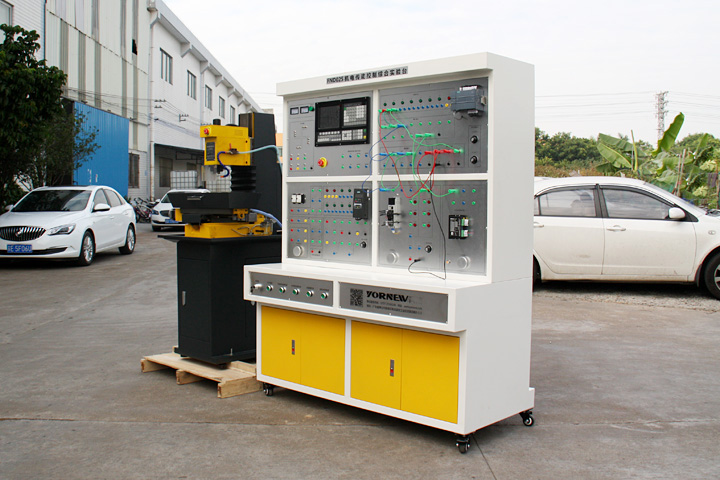

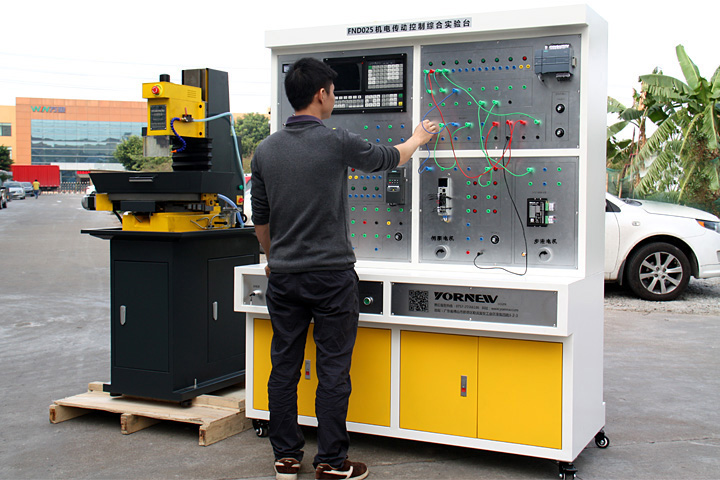

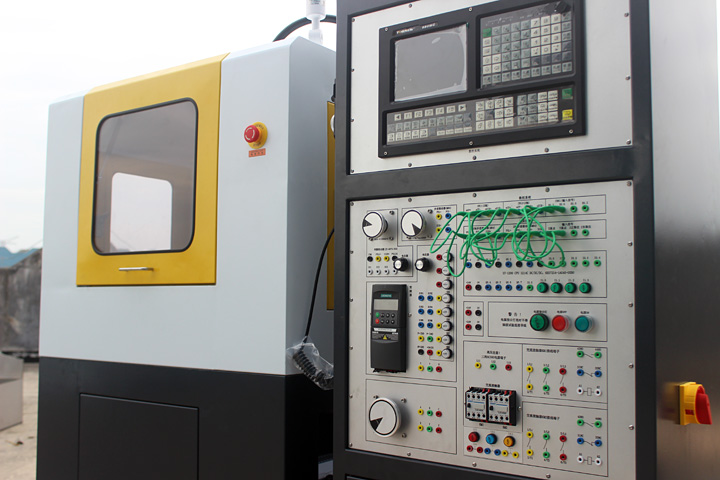

FND25机电传动控制综合实验台，由三大部份组成，分别是电气控制部分和机械传动部份及PC机（用户自备，采用伺服定位电机、交流变频器和PLC采用西门子SIEMENS产品、机器相异步电动机、步进电机、接近开关；装置还包括了下列常用电工元件：按钮、指示灯、直流开关电源、传感器、电流电压测量仪表等设备。本实验装置开放化，作为教学、实验、实训的载体，将PLC作为控制器，结合典型的工业应用设计了丰富的实验、实训项目，使学生将教、学、做一体化，可丰富学生的工程系统观、大大提高学生的工程设计与工程实践能力。除了用于教学实验、实训外，还可作为大学生工程训练、课外创新、课程设计、毕业设计平台，还可作为企业培养机电设备管理或操作人员的平台。 整个系统采用透明的电气连接方式，每个部件配置标准接线端子，方便学员对真正数控知识的学习和掌握。因此，本装置在电气技术设计、故障诊断、电气维修、数控机械设计、故障诊断维修、控制编程设计等多方面对学员进行实训；
1、 PC 机台式电脑（用户自备）
2、 电气控制柜的主要组成：
● PLC （西门子SIEMENS）
● 继电器和接触器
● 三相异步电动机
● 步进电机控制系统
● 交流伺服控制系统
● 交流变频器（西门子SIEMENS）
● 工业级7寸超大彩液晶显示屏幕数控系统
3、机械部份(小型数控钻铣床)组成：
● X 轴、Y 轴、Z 轴、A 轴(可选配)、数控系统、工作台、润滑系统、冷却系统等
●高精度工业级滚珠丝杆、机身为铸铁、钢性好，可加工钢铁、铝等。
4、软件： PLC 编程软件。
特 点：
•实验内容涉及机械、电气、计算机技术、通讯技术等方面，覆盖面广，综合性强
•各功能部件敞开性好，有利于加深学生的感性认识
•通过多个模块，灵活组成各种系统
•实验过程接近实际机电产品的组装调试过程，实战性强
•学生可根据自己的构思进行创新设计
面向课程：
《机电传动控制》，《可编程控制器原理与应用》，《机床电器控制》，《 机床概论》，《机械加工自动化》，《机械制造系统》，《先进制造技术》，《数控技术》，《数控机床》，《机电一体化控制技术与系统》等。
其它用途：
• 为机电类本科生、专科生的课程设计、毕业设计及课外创新设计提供条件
• 为教师和相关技术人员从事机电产品开发提供实验平台
• 培训机电一体化系统的应用与设计的工程技术人才
• 为企业培养机电一体化设备的维护管理人员
• 改善办学条件，提高学校或院系知名度
| 技术参数 |
|
|---|---|
| 电气参数 | 电气柜实验台尺寸：1500*1000*1900mm 交流伺服单元：750W伺服电机及驱动器，配有相应的软件 变频器单元：西门子SIEMENS变频器MM440(2UC17-5AA1)，OBPOO-OAA1 步进驱动及电机：6N.m电机和4N.m电机及驱动模块 三相异步电机：120W/380V/1200转 接近开关：频率: 50 额定电压: 24(V) 额定电流: 10(A) 检测距离: 7(mm) Yornew980mc工业级4轴联动数控系 系统分辨率：0.001mm 电源单元：使用220伏电压 |
| 机械参数 | ●电气安装平台尺寸：1200*1000mm |
| 基本实验项目 | 27个（PLC认知、三相异步电动机典型控制、PLC与步进电机控制、PLC控制LED数码管、变频器功能参数设置与操作、外部端子点动控制、变频器控制电动机正反转、多段速度选择变频调速、变频器无级调速、外部模拟量方式的变频调速控制、瞬时停电起动控制、PLC的变频器外部端子的电动机正反转控制、PLC数字量方式多段速控制、变频器模拟量方式变频开环调速控制、PLC与变频器通信控制、PLC与伺服脉冲控制、PLC与控制数控机床步进电机、数控机床的基本组成及功能部件的认识实验、数控系统与上位机联网远程控制实验、基于数控G代码的多点定位孔加工实验 、数控G代码的平面轨迹加工实验） |
